Introduction à la microscopie confocale

4 — L'objectif de microscope

L'objectif est le cœur du microscope. C'est l'élément optique le plus critique, chargé de collecter la lumière de l'échantillon pour former l'image la plus fidèle et détaillée possible.

4.1 Rôle et grossissement

Le rôle premier d'un objectif est d'agrandir l'image. Le grossissement (G) nominal gravé sur l'objectif (ex: 40x, 63x) est déterminé par le rapport entre la distance focale de la lentille de tube (f_tube) et la distance focale de l'objectif (f_obj) :

Plus la distance focale de l'objectif est courte, plus le grossissement est élevé.

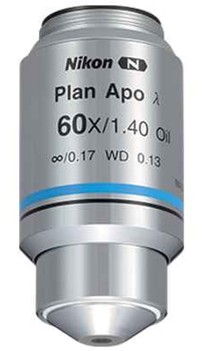

4.2 Marquage gravé sur l'objectif

Le corps de l'objectif est gravé avec de nombreuses spécifications essentielles. Savoir les lire est fondamental pour bien choisir son objectif.

Corrections optiques

Grossissement

NA (Ouverture)

Immersion

Épaisseur support
0.17 = lamelle #1.5

Distance (WD)
0.13 mm

4.3 L'ouverture numérique (NA) et Milieux d'immersion

L'ouverture numérique (Numerical Aperture, NA) est la propriété la plus importante d'un objectif. Elle quantifie sa capacité à collecter la lumière et détermine son pouvoir de résolution. Elle est définie par la formule :

Où n est l'indice de réfraction du milieu d'immersion (entre la lamelle et l'objectif) et θ (thêta) est la moitié de l'angle du cône maximal de lumière que l'objectif peut capter.

Les milieux d'immersion d'indice supérieur à l'air permettent d'atteindre des NA plus élevés — un objectif à immersion huile aura toujours une meilleure résolution qu'un objectif à air à grossissement équivalent. L'air plafonnant l'indice à 1, le NA est mathématiquement limité en dessous de 1.

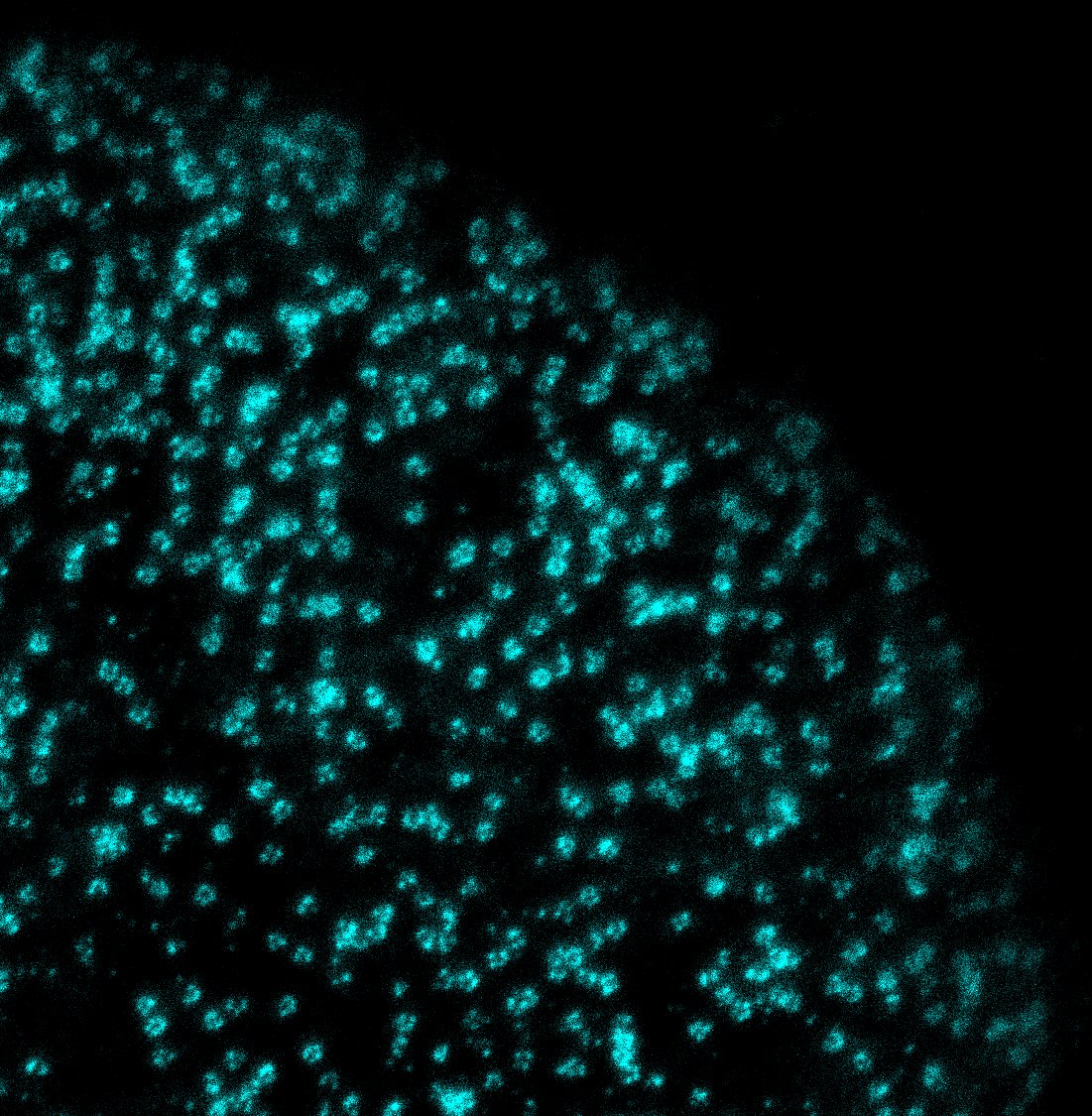

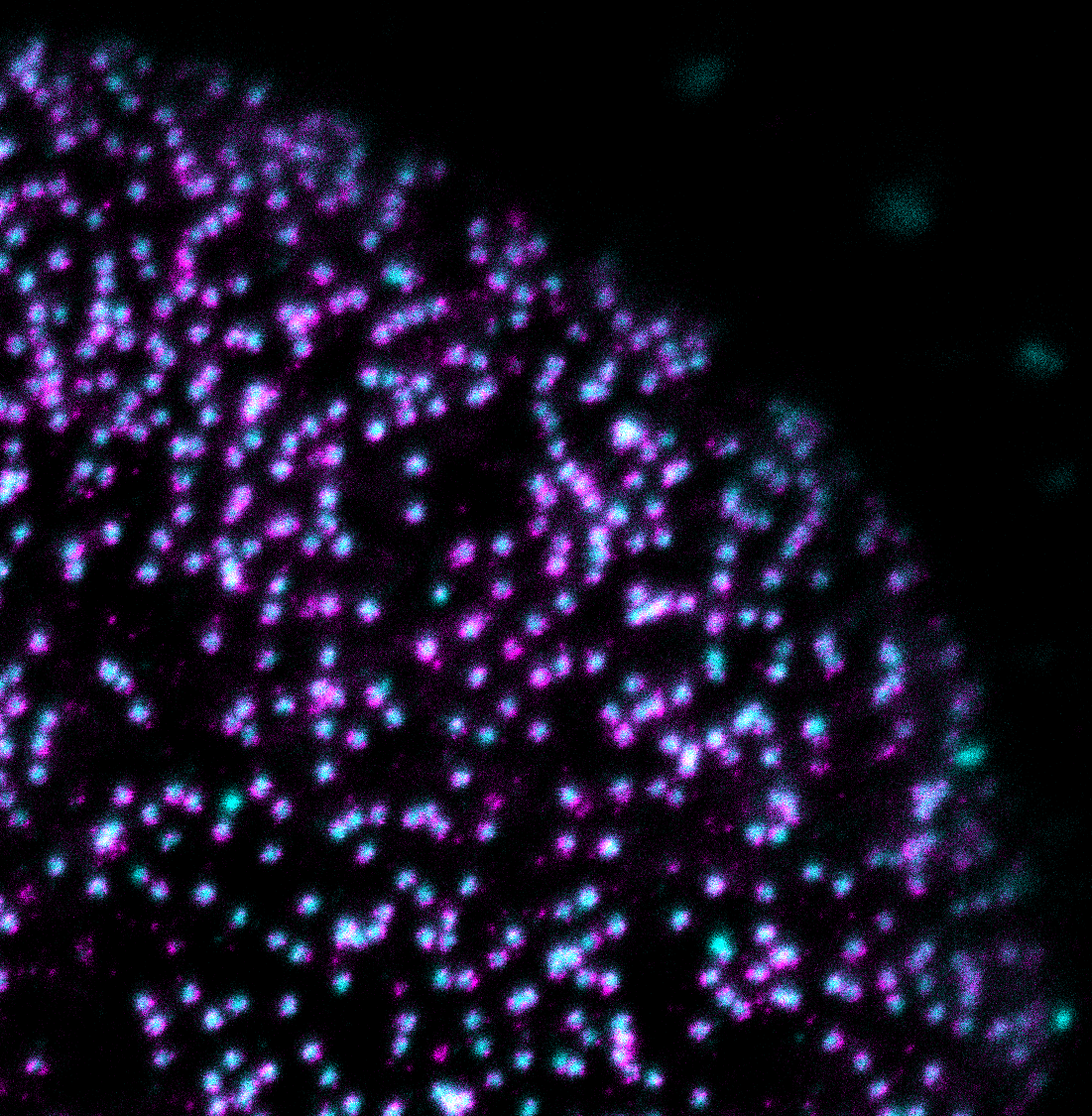

Simulation NA et Résolution

Observez comment l'augmentation de l'Ouverture Numérique (NA) améliore la résolution (netteté) pour une émission à 510nm.

Ouverture Numérique (NA) 0.50

0.50 NA Actuel

595 nm Résolution latérale (r = 0.61λ/NA)

4.4 Épaisseur du support et correction de lamelle

Les objectifs à haute ouverture numérique sont corrigés pour une épaisseur de support spécifique, typiquement 0.17 mm (lamelle standard #1.5).

L'utilisation d'un support plus épais (comme le fond d'une boîte de Petri ou d'une plaque multipuits, mesurant souvent environ ~1.2 mm) génère des aberrations sphériques qui dégradent drastiquement la résolution et le signal fluorescent.

La solution pour conserver une image de qualité à travers ces plastiques épais est d'utiliser des objectifs spécifiques munis d'une bague de correction (correction collar), permettant de compenser l'épaisseur réelle du support.

4.5 Distance de travail (Working Distance)

La distance de travail (WD) est la distance physique entre la lentille frontale de l'objectif et la surface de la lamelle lorsque l'échantillon est au point (net au foyer). En règle générale, plus le NA augmente, plus la distance de travail diminue.

4.6 Luminosité de l'image

En microscopie widefield (champ large), la luminosité de l'image est proportionnelle au ratio (NA / Grossissement)².

À ouverture numérique équivalente, un objectif à plus faible grossissement collecte la même quantité de lumière globale, mais la concentre sur une plus petite surface de la caméra. Il en résulte une image beaucoup plus lumineuse par pixel.

40x / 1.2
Très lumineux

60x / 1.2
Luminosité moyenne

100x / 1.2
Peu lumineux

4.7 Détail des corrections optiques

Les objectifs modernes sont des assemblages complexes conçus pour corriger diverses aberrations optiques. Les mentions gravées sur l'objectif indiquent son niveau de correction, ce qui influence radicalement la qualité d'image et le prix :

En pratique, le choix d’un objectif de microscope résulte toujours d’un compromis entre résolution, luminosité, profondeur d’imagerie et contraintes expérimentales (type d’échantillon, milieu d’immersion, support, photostabilité).

Une fois la lumière collectée par l’objectif, la qualité finale de l’image dépend désormais de la manière dont ce signal est détecté, échantillonné et interprété. Ces aspects sont abordés dans la section suivante.
